純正DVDナビの診断メニュー

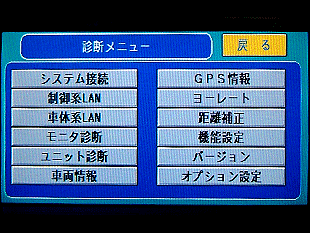

純正DVDナビの診断メニュー画面の写真を撮ってみました。


2007.06.21

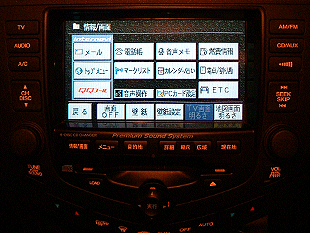

サービスマニュアル等に記載されている
「メニュー」+「目的地」+「現在地」を3秒以上長押し
して表示される診断メニュー画面の写真を撮りました。
こういうメニューが表示されます。

ここで「戻る」を押すと通常のナビ画面に戻ります。

ナビシステムに支障を来す恐れがあるので
診断画面では絶対にイグニッションを切らないで下さい。

実際の操作をシミュレートしてみましたので
左の写真の各機能ボタンをクリックして下さい。
次の画面に移動します。
  ・診断メニュー

     ・システム接続

     ・制御系LAN

     ・車体系LAN

     ・モニタ診断
        ・RGB原色
        ・グレイトーン
        ・白ラスター
        ・黒ラスター
        ・テストパターン
        ・カメラ白線調整
        ・画面位置調整
        ・タッチSW診断

     ・ユニット診断
        ・モニタ
        ・ラジオ
        ・ナビECU
        ・PCカード情報
        ・TVチューナ
        ・VICS
           ・VICS履歴
        ・TEL
        ・ETCユニット診断
           ・ETCエラー履歴

     ・車両情報

     ・GPS情報

     ・ヨーレート

     ・距離補正

     ・機能設定
        ・トリップコンピュータ情報
        ・履歴出力設定
        ・GPSオフセット時刻
        ・残燃料テーブル/ステアリングSW
        ・H/U時刻送信設定
        ・デモ走行設定

     ・バージョン
        ・DISC LOAD
        ・カード LOAD
        ・詳細バージョン情報(システム)
           ・詳細バージョン情報(プログラム)

     ・オプション設定
        ・リアカメラ白線選択
        ・VICSアンテナ設定
        ・QQコール設定
           ・接続先変更
全体の構造は左記のようになっています。
