| この車、後席にはカーテシライトが付いて無いんですよね。 乗降時に足元が暗いのでフットライトを作ってみました。 |
||
 |
2007.03.25 シビック･アコードセダンのトランクルームライトです。 構造が簡単なので色々と使えそうです。 右側、コネクタと電球のソケットになっている真鍮を 外しました。ダイオードはそのまま流用します。  |
 |
すっぽりと中に入る大きさでガラスエポキシ基板を切り ここにLEDを並べます。 明るすぎても目障りなので､多少暗くても丈夫な 黄色の東芝製を使用しました。 |
 |
配線は左右リアドアと右リアタイヤハウス上の コネクタからテールライトと常時電源を分岐しました。 サービスマニュアル(配線図集)に記載されている コネクタの番号は５６です。 この常時電源は、誤ってショートさせるとヒューズボックス ６番の10A(赤)が切れます。 実は、やっちまいました。 |
 |

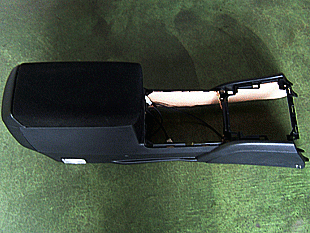

2007.04.10 センターコンソールを外しました。 デッドニングと各種ケーブルを這わせる為に、 当分の間外れたままになると思います。 2007.04.12 LEDを取付け、センターコンソールの裏側に フェルトを貼りました。 |
 |
2007.05.01 左右リアドアからの線と常時電源、車幅灯、アース等の 線が配線出来ました。 |
 |

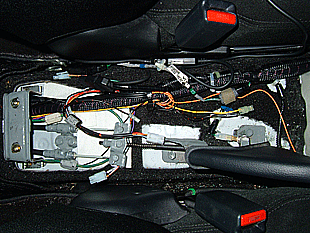

フロアは配線だらけになっちゃいました。 |
 |

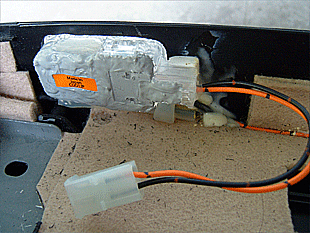

シリコンのコーキング材で固めたトランクルームライトを センターコンソールに固定しました。 おまけで、車幅灯の線も引っ張ってきているので、 白色のLEDを１個、斜めに入れておきました。 夜間は白い光がぼーっと点灯します。 |
 |

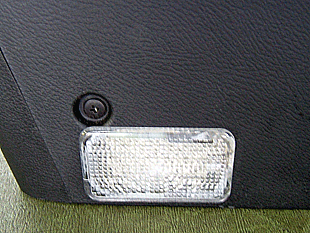

表側です。 配置は、ここが上下後方に対してぎりぎりの位置です。 |
 |

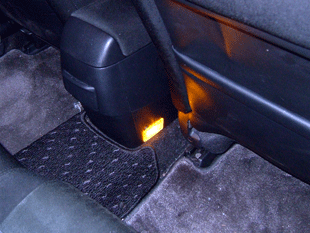

2007.05.06 センターコンソールを戻しました。 右のリアドアを開けると右側のライトが点灯します。 |
 |

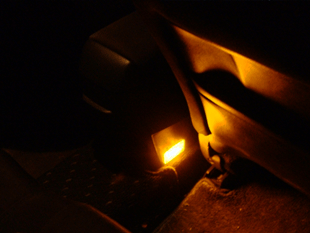

夜間はこんな感じです。 レンズカットのお陰で光が拡散しているので、 眩しさは抑えられています。 |
