2005.06.13
au純正の分岐ケーブル(データ通信アダプタA)を使って
充電と通話が同時にできるようになりました。
タイマーへの電源は常時電源からもらい、
充電開始スイッチを付けました。
この携帯電話、時々ポケットから抜け出して庭の池で
金魚やメダカと一緒に泳いじゃうことがあるので、
この機種から代えられませんでした。
雨の日にも何も考えずに電話を受けられますしね。
2005年夏にG'sOne TypeRが出るまでの我慢です。
インターナビの機能制約がなければいいけど・・・
2005.08.27
300件まで、第1アドレスのみの制約が付いちゃいました。 |
|

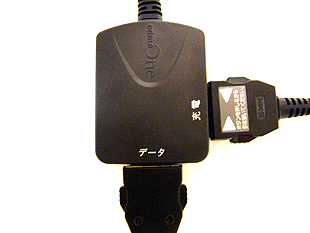

このように、2分岐しています。
内部は最低限の配線になっているので接続を
間違えると機能しません。
外部アンテナ用のパターンもありましたが
外には出ていません。
カシオ以外の携帯電話にはコネクタの出っ張りを
削ることにより対応できますが、
当然ながらauの保証はなくなります。 |
|
2005.08.01
携帯電話をA5513CAに機種変更しました。
TypeRですがVTECはありませんしMTでもありません。
前の機種のデータをナビに転送したままで使えています。
この携帯電話、サブディスプレイの時計が
よく分からないタイミングで3秒ほど、ギアがぐるぐる
回ったりするイベントをします。

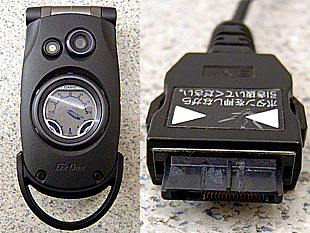

2005.08.04
携帯の機種変更に伴い、充電器がユニバーサルタイプに
変更されてしまったので、コネクタの3つある出っ張りの
両側を削りました。 |
|

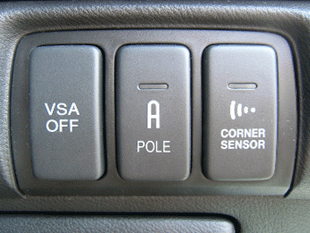

真ん中のコーナーポール用のスイッチを流用します。
スイッチそのものは、押した時だけONになるように、
VSA OFFスイッチのユニットを使い、パネルのみ、
コーナーポール用の物を使いました。
何となく携帯電話のアンテナの絵に見えませんか?
文字も何とかできれば良いのですが・・・
他の人は意味がわからず、使えませんね。 |
|

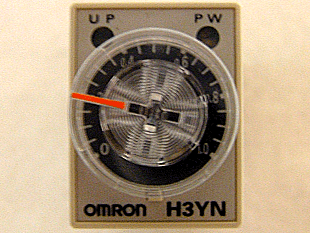

OMRONの12V10時間タイマーです。
元々の充電回路構成上、過充電にはならないのですが、
頻繁な充電は、いくらメモリー効果のないと言われる
Li-Ionでも劣化するので、充電開始スイッチを付け、
自励式のタイマー回路で2時間位で切れるように
したいと思います。 |
|

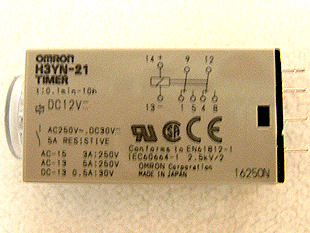

このタイマー、結構多機能です。
DIPスイッチで動作モードが変えられます。
左の画像上にカーソルを合わせて下さい。
反対面を表示します。
名古屋 大須近辺を探しましたが、このシリーズで
長時間のタイマーは何処にも売られていなく、
注文は出来るとのことでしたが、
結局、OMRONの直販サイトから購入しました。
確かに、これだけ長い時間のタイマーは
ニーズが少なそうですよね。
本来はNC制御盤等への実装用です。 |
|

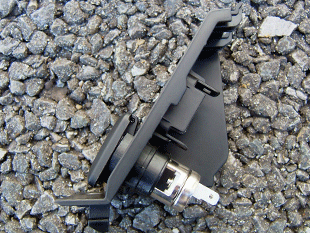

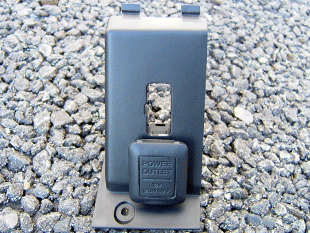

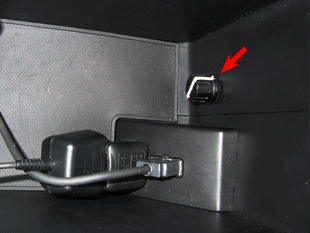

コンソールボックス内、携帯電話の接続コネクタの下に
充電器用の電源を追加しました。
埃や小物が中に入ってショートすると嫌なので
ストリーム用のスプリングの付いた蓋を付けました。
|
|
側面から見ると後端が下にはみ出しているので
コンソールボックスの右前端を切らなければなりません。 |
|

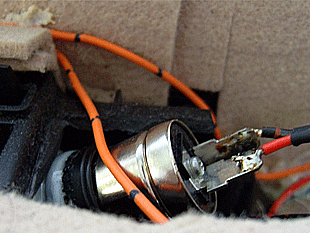

コンソールボックスに取り付けると、
下にはこの位飛び出しています。
下にあるサイドブレーキのケーブルには
干渉しない程度です。 |
|
2008.04.04
ヘッドライトアジャスタスイッチを付けたので
充電用スイッチの行き場が無くなりました。
コンソールボックス内に
ロータリースイッチを増設しました。
この状態でOFF。
時計方向に一段階回すとアクセサリ連動。
もう一段階回すと常時電源から
供給出来るようにしました。 |
