クリスタルパレス製作日記
シェフィールドナイフの大作に挑戦する過程を記録するために、ホームページに随時更新していきます。 更新履歴には記載しません、あしからず。 完成は何時に成ります事やら? |

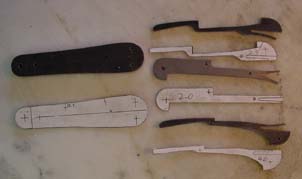

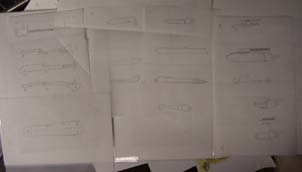

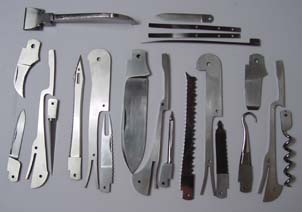

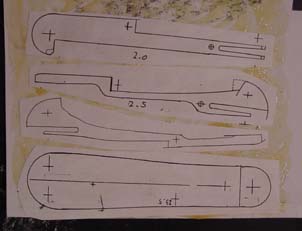

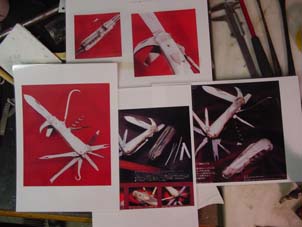

2001年12月03日 まず、雑誌などの画像をスキャナーで取り込んで画像を実物大に拡大、 縮小しプリントして工房で何時見ても汚れないように、パウチ加工しておく。 実物大の画像を元に図面を、トレーシングペーパーに起こす、 何故トレーシングペーパーかと言うとフォールディングナイフの 場合ブレードを基準にしたハンドル内の閉じ込みスペースを、 割り出すのにトレーシングペーパーだと、修正し易い為。 写真だと殆ど斜めから写して有るので、想像力を生かして修正 図面に起こしたハンドル部、スプリング部を コピーして厚紙に貼り付ける。 厚紙を切り取って仮のマスターにして鋼材にけがいて、 ハンドルとスプリングのマスターを削りだして、熱処理 スプリングは3種類 4mm、2.5mm、2.0mm 2.5mmと2.0mmのスプリングはほぼ同じなので共有する。 2002年01月18日 ブレード類のマスター作製 コピーした紙を厚紙に貼り付ける。 切り取った所。 厚紙を2.0mmのステンレス板にケガキ、 ピン穴を開けて外形を削りだした所 メインブレード4.0mmのパートのオープンした所 以下、マスターの微調整 メインブレード4.0mmのパートのクローズした所 メインブレード以外のブレードは、ほぼハンドルの外周内に 納まるように調整 2.5mm左側のパートのオープンした所 真ん中から出ている錐とコルク抜きの部分は、微妙な調整が必要 神経を集中させて・・・ 2.5mm左側のパートのクローズした所 2.5mm右側のパートのオープンした所 錐の部分は、コルク抜きだが便宜上マスターを共有する。 2.5mm右側のパートのクローズした所 2.0mm右側のパートのオープンした所 2.0mm右側のパートのクローズした所 2002年01月19日 2.0mm左側のパートのオープンした所 2.0mm右側のパートのクローズした所 次回は、作製したマスターを使って鋼材の削りだし マスターを作っただけで完成した気分 まだまだ先は永い・・・ まだマスターが足りない所が有るが、後で作製。 2002年01月24日 ふぅ〜〜〜やっと出来た マスターをそのまま映したので、スプリングの強さ 各ブレードのオープン、クローズの調整は済んでいるので 熱処理後に磨くだけ。 2002年03月03日 各部品の研削及び曲げ加工 #1000まで研磨してあります これで熱処理に出す。 2002年03月31日 熱処理は3月14日頃帰って来た ただ今せっせ、せっせとミラーまで磨いております それと各部の微調整、スプリングのファイルワーク作業 あと一息で終わりそう・・・ 2002年04月10日 #1000から#2000まで耐水ペーパーを掛けて青棒仕上げ 細かい所の汚れを取るため豚毛ブラシで掃除 スプリング類の上部と下部 ファイルワークは丸やすり3mm、4mm、5mm 目立てやすり75mm 筋目やすり2種を使用 その後耐水ペーパーで手仕上げ後、バフ仕上げ ブレード類のファイルワーク あと付属品3種、作製中 2002年04月16日 ツースピック、ピンセット、血抜きナイフ作製 2002年04月18日 ボルスター、ライナー材はスターリングシルバーで作製 ハンドル材はマザーオパール使用 1層ずつ組んでいる所 隙間が空かないように、軽く叩きながら組み上げる 巧くピンにはまらず、悪戦苦闘・・・ やっと、組み立て終わり 次はピン打ち マザーオパールにひびが入ったらどうしよう・・・ すんごいプレッシャーに襲われながら・・・ 誰かぁ〜代わりにやってくれぇ〜 龍ちゃんたすけてぇ〜 一晩寝てからやりまひょ! 2002年04月19日 ピン打ち難なく成功 全て完成 作製に4ヶ月掛かりましたが、この間悶々とした日々が 続きましたが、やっと解放されました 興奮のあまり、今夜は眠れそうに無い・・・・ |
