SONY製MSX2、HB-F1XDにPIONEER製の外付けキーボードを接続してみました。
HB-F1XDの回路図やS1985の資料はHansO MSX pagesが参考になります。

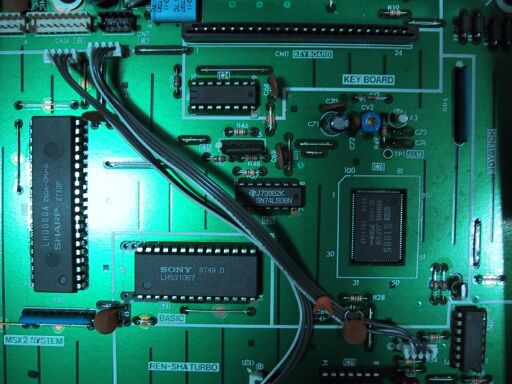

基板の裏から配線を通すと面倒なので、IC24(74LS145)、RB4１(3.3kΩ×8)から配線を引き出しました。
左写真の左側に見える大型のチップがZ80CPUです。
|
|
外付けキーボードを含めた全体の様子はこんな感じです。
Z80CPUが露出した状態でキーボード、FDDが使えてデバックに便利な環境が出来ました。
（↑じつはこれが今回の改造の目的です）
 |
IC24(74LS145)、RB4１(3.3kΩ×8)から信号を取り出します。
最低、この18本を接続してやれば外付けキーボードが動作します。
| 信号名 | 外付けキーボード側 | HB-F1XD側 | 信号名 | 外付けキーボード側 | HB-F1XD側 |
| Y9 | 3 pin | IC24 / 11 pin | X7 | 13 pin | RB4 / 2 pin |
| Y8 | 4 pin | IC24 / 10 pin | X6 | 14 pin | RB4 / 3 pin |
| Y7 | 5 pin | IC24 / 9 pin | X5 | 15 pin | RB4 / 4 pin |
| Y6 | 6 pin | IC24 / 7 pin | X4 | 16 pin | RB4 / 5 pin |
| Y5 | 7 pin | IC24 / 6 pin | X3 | 17 pin | RB4 / 6 pin |
| Y4 | 8 pin | IC24 / 5 pin | X2 | 18 pin | RB4 / 7 pin |
| Y3 | 9 pin | IC24 / 4 pin | X1 | 19 pin | RB4 / 8 pin |
| Y2 | 10 pin | IC24 / 3 pin | X0 | 20 pin | RB4 / 9 pin |
| Y1 | 11 pin | IC24 / 2 pin | |||
| Y0 | 12 pin | IC24 / 1 pin |
今回は「CAPS」ランプ、「かな」ランプを接続しませんでした。
ここらへんの情報が必要な方のために、ピン配置図をここにメモしておきます。
ピン番号 信号名 ピン番号 信号名 1 「CAPS」ランプ 14 X6 2 「かな」ランプ 15 X5 3 Y9 16 X4 4 Y8 17 X3 5 Y7 18 X2 6 Y6 19 X1 7 Y5 20 X0 8 Y4 21 +5V 9 Y3 22 GND 10 Y2 23 +5V 11 Y1 24 GND 12 Y0 25 +5V 13 X7 26 GND
