似非MSXシステム３（ハードウェア）

似非MSXシステム３　～ハードウェア

似非MSXシステム３のハードウェア写真です。
写真をクリックすると、大きな画像が見れます。

似非MSXシステム３（D4E版）試作品の写真です。
製品版の写真はWebのあちこちにある様ですので、珍しいものだけを載せます。

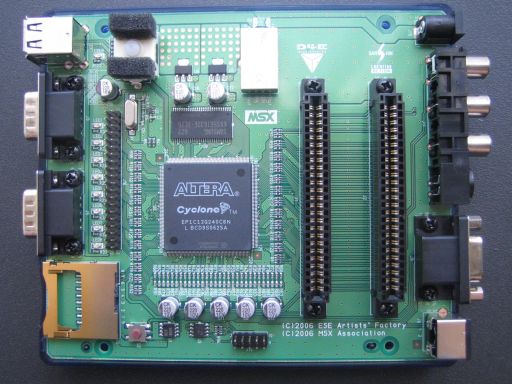

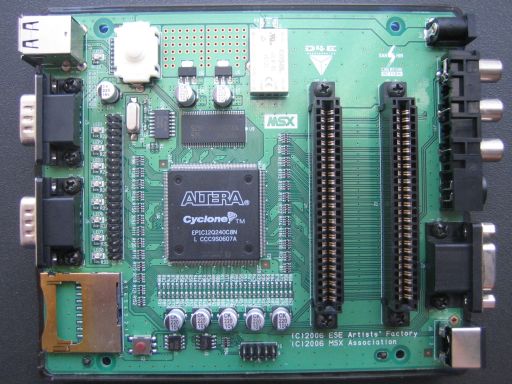

試作基板（部品面）クロック回路のIC変更前	試作基板（部品面）クロック回路のIC変更後

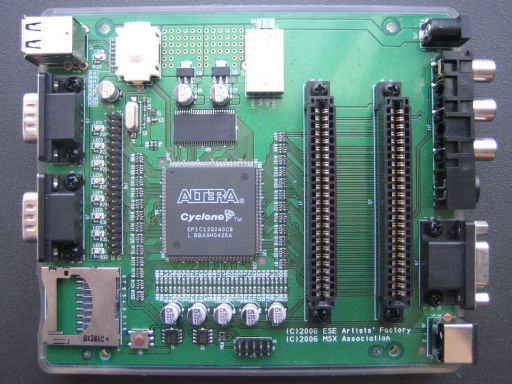

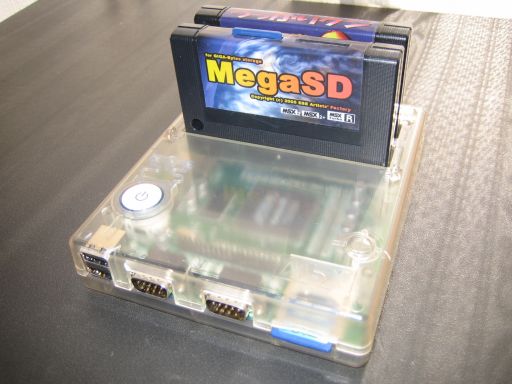

試作基板（部品面）ロゴなし、RoHS非準拠Cyclone	試作ケースクリアバージョン

似非MSXシステム３の基板写真です。

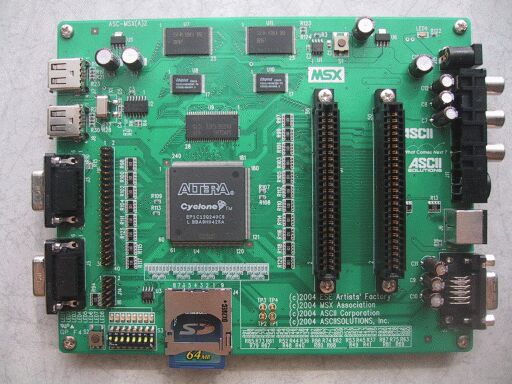

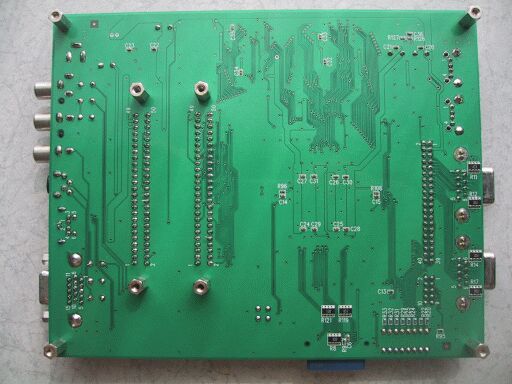

基板（部品面）	基板（半田面）

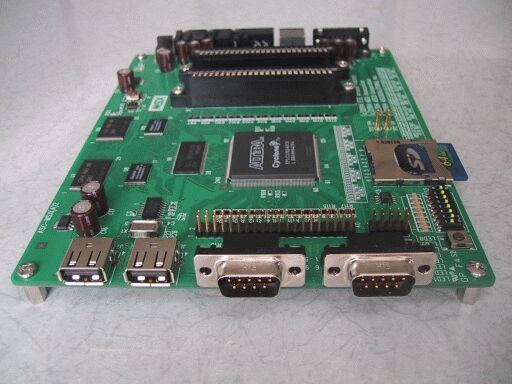

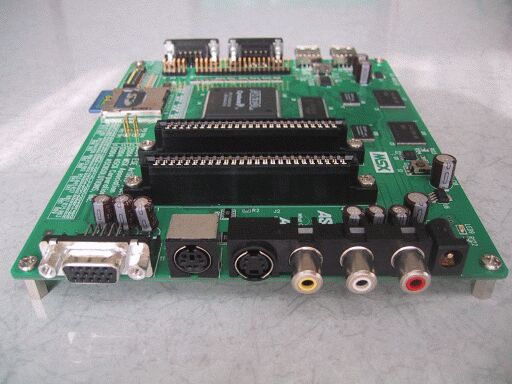

I/Oコネクタ (前面) USBx2(将来拡張用)、JoyA、JoyB	I/Oコネクタ (背面) VGA、PS/2、S端子、コンポジット、L／R、電源
