�W．実践★ハンドル穴あけ（配線中通し用）

自作ハンドル♪

単純につけちゃおもしろくナイってことで笑

やっぱ配線中通しして見た目すっきりせにゃいかん！！


ってなわけで、

このページでは配線を中通しするための穴をあける作業デス♪

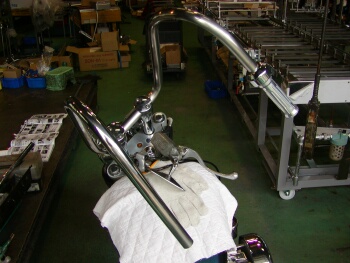

約４年間お世話になった、鬼ハンドラッグバーをはずし、

新しいハンドルをとりつけてみる♪

おぉ〜♪

いかついっすな〜笑

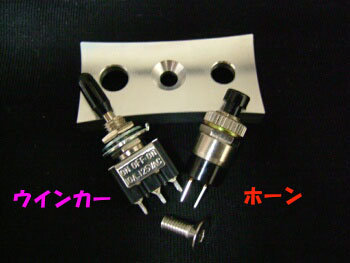

今回ウインカーとホーンに

このイエローモーターサイクルさんのスイッチをつけマッス♪

ちっちゃくてかわいぃ〜♪

バーニングで見てひとめぼれしたのさ♪(*￣∇￣*)ｴﾍﾍ


ウインカー（on-off-on）

ホーン（push）

ハンドル左側にとりつけるので

左側にグリップとレバーをとりつけて

そのあいだにスイッチの土台をおいて

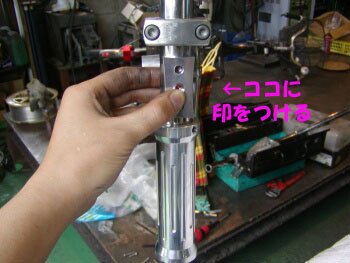

つけたい箇所が決まったら

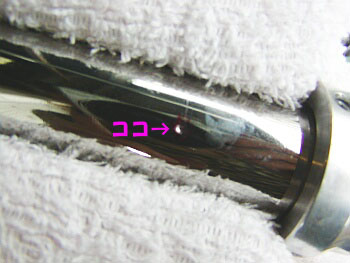

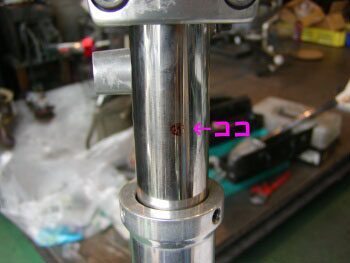

真ん中のネジのとこにマジックで印をつける☆

印をつけたら、

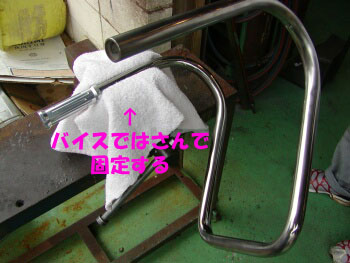

バイス（固定させる道具）で動かないように固定する

この時、穴をあける角度が９０度になるように固定する


この「バイス」も便利な道具っすな〜♪

家でパイプに穴空けたくてもバイスないし

無理やもんな〜

一家に１台バイスもいかが？笑

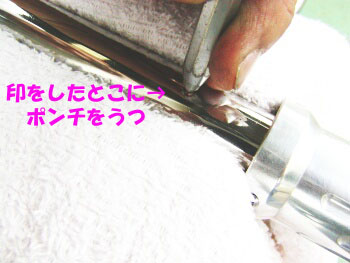

固定したら、

さっきマジックで固定したとこに

ポンチ（鉄で先が細くなってる鉛筆みたいな道具）をうつ

ポンチはなんでやるのかというと、

正確に穴をあけるためにしまっス☆

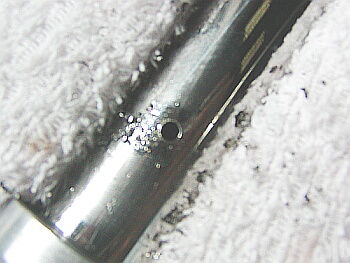

ポンチをうたなかったらドリルの先がぶれて正確に穴があきません☆


ポンチは重要！！（by RED）

スイッチの真ん中のネジ（サラビス）のサイズは

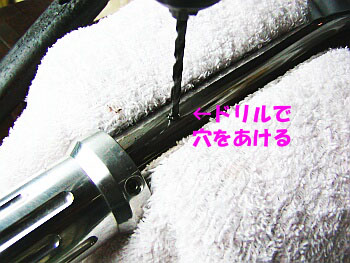

M4なんで下穴を3.3�_のドリルであけマッス☆

Σ(￣ロ￣lll)　ｶﾞﾋﾞｰﾝ

ぴんぼけですんません

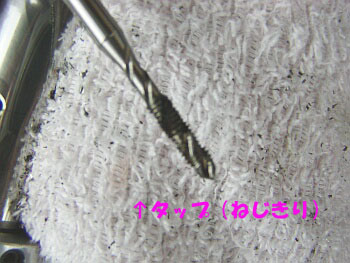

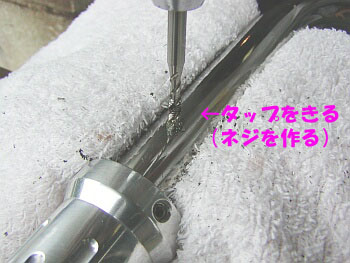

穴があいたらタップをきりマス☆


ネジを作ることを

「タップをきる」とか

「ネジをきる」って言うんですが、

仕事でもよく「タップ」は使うんで

始めた当初は「ここにタップつけて」

って言われても

全然わからんくて「タップ？？？」って感じやった笑

今はどんとこーいって感じやけど笑

油をつけながらゆっくりぐりぐりと・・・

数回ぐりぐりしたら逆にまわして

キリコ（削ったときにできる金属のきりくず）をだして、

またぐりぐりまわしていきマッス☆

これを無理やりまわしていくとボキっといっちゃいマス☆


３歩すすんで２歩さがるぅ〜♪

てな感じで笑

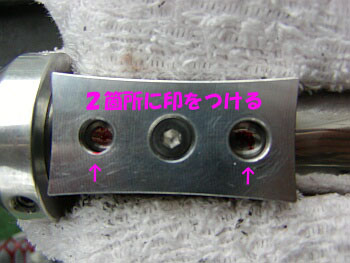

真ん中のビスをとりつけたら

左右の穴に印をつけマス☆

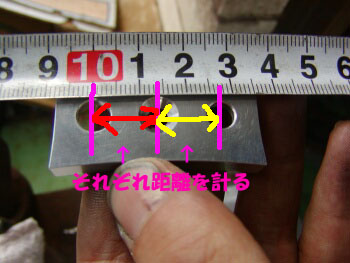

真ん中の穴の中心からそれぞれ左右の穴までの

中心を計りマス☆

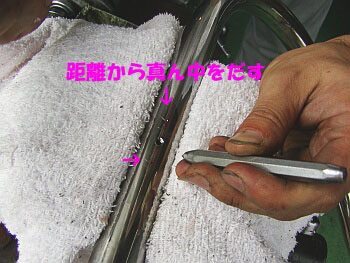

計った距離から真ん中をだして

そこに正確な印をつけマス☆

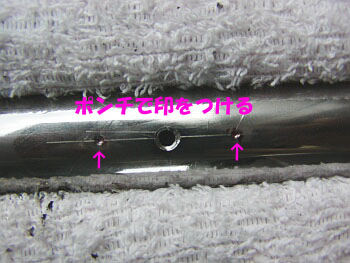

印をつけたところにポンチを打ちマス☆

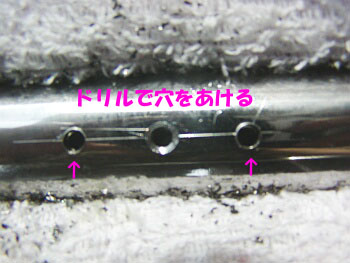

さっきと同じ要領でドリルで穴をあけて行きマス☆

わたくし、今回初めてドリルで穴をあけました笑


またまた天然をかましちゃいました(*�V∇�V)ｳﾌﾌﾌﾌ




akira　「がりがり〜、がりがり〜、がりがりがりがりっっっ！！」




「・・・・・・」




「全然穴あかへーん(　┰_┰) ｼｸｼｸ」




RED　「ん？ドリルへたってんのかな？」



「がりがり〜」



「ちゃんと削れるやん！」




akria　「えっ！？もしかして削る時、うぎゅーって力いれて押して削らないかんの？」




RED　「・・・・・あたりまえやん！！！」





akria　「Σ(￣ロ￣lll)　ｶﾞﾋﾞｰﾝ」




RED　「どおりで削れへんはずや〜、おばかやな〜笑」





akria 「・・・・・・(￣∀￣*)ｲﾋｯ」



普段、仕事でドリル自体はよく扱うんやけど、

（扱うって言ってもドリルの交換ッス☆笑）

あくまでもNCが頑張って動いてはるので・・・汗

軽〜くおさえてたら削れていくもんやと思ってやした汗

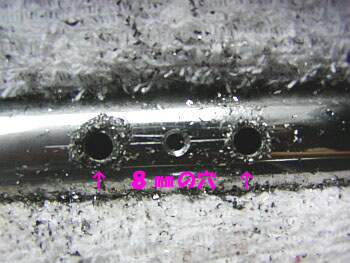

ドリルの太さを太くしてって、

じょじょに穴を大きくしていきマッス☆

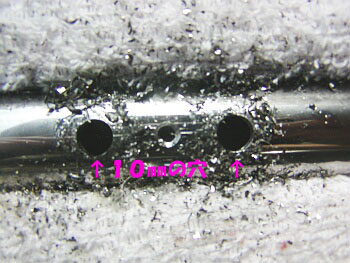

これで１�aの穴ッス☆

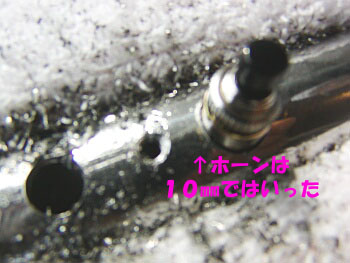

ホーンの直径をはかるとだいたい１０�_やったんで、

ぎりぎりでもう少し広げなはいらんけど

あとはリュｰターとやすりを使って広げるので

こっちの穴はここで穴あけ終了〜☆

もう片方のウインカーの穴はもう少し大きくしないとはいらないで

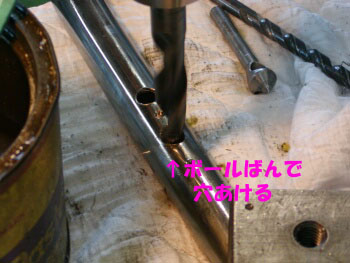

ボール盤で穴をあけマス☆

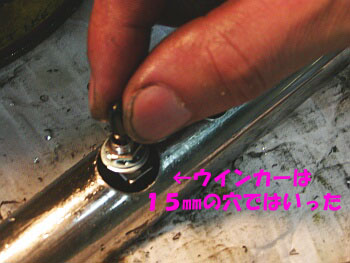

１５�_の穴にはいったんやけど、

スイッチカバーかぶせたらぎりぎりで

すきまがちょこっと見えてマス(_ _。)･･･ｼｭﾝ

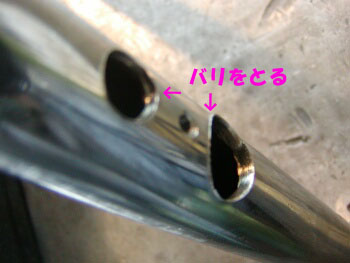

穴があいたら、

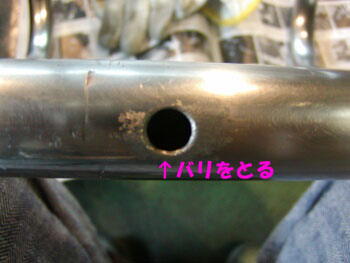

お次はバリをとりマス☆

バリっていうのは穴あけた表面のところにできるとっかかりデッス☆

指でなぞるとひっかかるのでよくわかりマス☆

これをこのままにしておくと配線がひっかかって切れちゃう恐れがあるので

指でなぞってひっかからなくなるまで

リュｰターやヤスリを使って削りマス☆

ちなみにステンレスは固いのでリュｰター使ったほうが良いデス☆

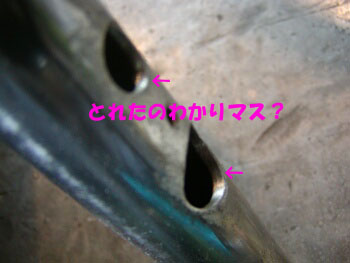

ふちにばりばりしてたんがとれたのわかりマス？？

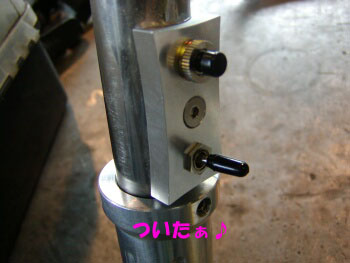

これでスイッチ取り付けの穴が完了〜♪( v￣▽￣) ｲｴｰｲ♪

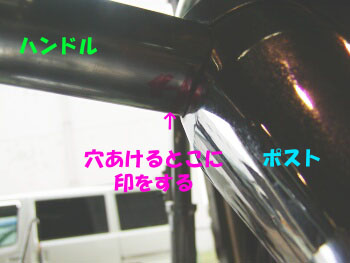

お次は配線を逃がす穴をハンドルの底にあけマッス☆



ここでの穴をあける位置のポインツは


☆真ん中じゃなくてポストよりに穴をあける

真ん中にあけちゃったら配線がより多く視界にはいっちゃいマス


☆ハンドルの真下じゃなくてハンドルをとりつけた角度で

真下になる箇所に穴をあける

角度で位置を決めないと、

ハンドルの真下にあけちゃうと

とりつけたら前からよく見えたり

後ろからよく見えちゃったりしマス

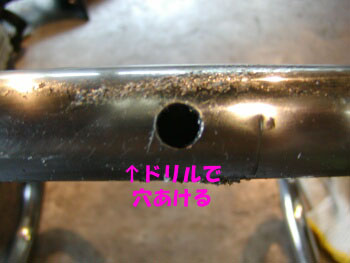

さっきとおんなじ要領でドリルで穴をあけマス☆

これもさっきとおんなじでバリをとりマス☆

ここまでで、いちおう穴あけ終了デス☆

ほんとはリアブレーキの配線の穴も一緒にあけときたかってんけど、

誤算があって、

アクセルワイヤー、クラッチワイヤー、ブレーキホース

どれもが長さがなくてとりつけられないΣ(￣ロ￣lll)　ｶﾞﾋﾞｰﾝ

つくとおもったんやけどな〜

全然短けぇぇぇ（/TДT)/あうぅ････




てなわけで、

お次は、ワイヤー類を注文してる間に

スイッチ移動編にいっちゃいマス☆

監修　by RED
