iPAQ分解する

さて、いきなりですがiPAQを分解してみました。
理由は液晶面の埃です。
私のiPAQは埃もまったく無くとっても良い状態だったのですが、一ヶ月ほどで目立つ埃が入り込んできました。
大きな埃はともかく、細かい埃が大量に入ってくると簡単にはきれいに出来ないかも？と思ったため、今のうちに分解、清掃、対処、を行うことにしました。

なお、分解は自己責任です。一度分解したらメーカーサポートは受けられなくなります。

※この写真は組み立て時に撮影したので、実際とはすこし違うかも。

0.前準備

まずはデータのバックアップをし、iPAQ本体下のリセットスイッチをOFFにします。

1.iPAQの裏を空ける

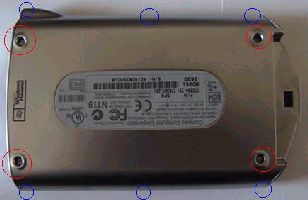

写真の赤い丸の部分にネジがあるので外す。
青い丸の部分にツメがあり、簡単には外れない。
録音ボタンの上のツメから外していくとよいと思う。
この時、カバーの裏を録音ボタン側に力一杯ずらす様にする。

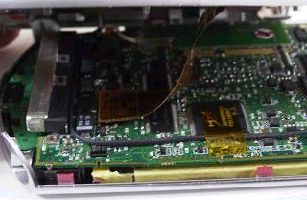

2.ケースを少し浮かした状態

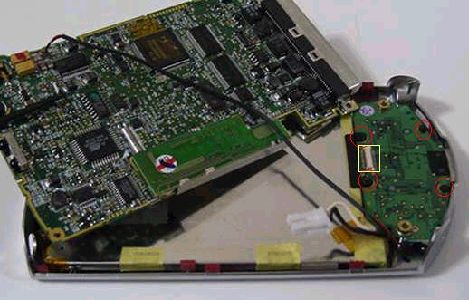

3.ケースの裏を外したところ

赤い丸印はスタイラスペンを固定するツメとリセットスイッチのシャッター。
それぞれ、乗っているだけなのでなくさないようにする事。
ちなみにケースの裏にはバッテリがくっ付いている。
面白くないので写真は止めたけど…

4.基盤を外す

まず、3の写真の青い丸印のシールを外し、黒いケーブルを自由にする。
次に基盤の下（ジャケットのコネクタ側）を少し浮かすようにして外す。
ボタン類の基盤とメインの基盤がコネクタでつながっている為少し力が必要。
電源部分は噛んでいないのですぐに外れる。
上のほうは、左右に揺らすようにして少しづつ緩めて外す。
イヤホンジャックが本体に噛んでいる。
基盤を少し浮かしたら。3の写真の黄色い丸印のコネクタを外す。

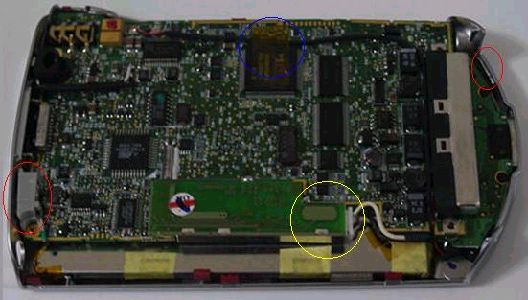

5.基盤をずらした状態

黄色い四角で囲んでいた部分が基盤どうしを繋いでいたコネクタ。
黒いケーブルはスピーカへつながるコード。
スピーカのコードはハンダ付けされていて外せな為、スピーカごと取り外す。
赤い丸印のネジをはずし、ボタン部分の基盤を外す。
液晶を固定している。黒い金具も外れるので注意。

ちなみに、十字ボタンにはとっても細いバネが付いている。
外れないようになっているが注意しよう。

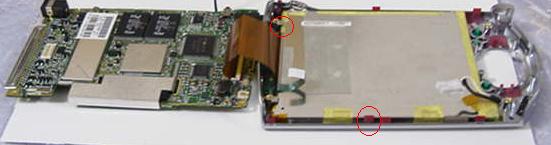

6.液晶と基盤を繋ぐフレキシブルケーブルを外す。

写真の赤い丸印の部分を外します。
コネクタは以下の図のような感じになっているので、細いドライバなどで左右のツメをづらします。

(左)固定されている状態、(右)外した状態

# 写真は組み立て時に取ったのですでに前面のカバーが取れています。
太いほうのフレキシブルケーブルは外せません。(たぶん)

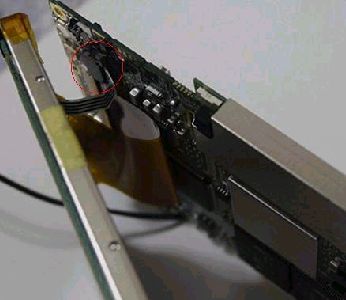

7.液晶をはずす

赤い丸印の箇所にツメがある。
注意しつつとにかく外す。

8.液晶の埃を取る

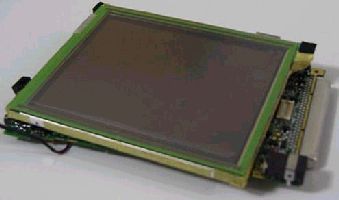

これが液晶を外したところ。
写真は自分でシールした後なのでわかり難いが、左側（写真の下側）の液晶の角にシールが無いのでここからエアダスタを使って埃を吹き飛ばす。
エアダスタの先には細いノズル(付属のものよりさらに細いのが良い)をつけたほうが効果的だと思う。
# 私は紙で作った…
ペンライトを当て埃をチェックしつつ、根気良く取る。
完全には取れていないみたいだが、大きいのは取れたので良しとする。

9.自分でシールしてしまえ

この液晶は４つの角とジャケットの下側(コネクタがある側)の辺に２箇所隙間がある。
右側だけシールされているところを見ると、本当はすべてシールされていないといけないのでは？
と思ったのでふさいでしまう事にした。
写真で、黄色いテープがついているのがそう。
とりあえず怪しいところはすべて塞いだ。
これが効果を示すかどうかは一ヵ月後位にわかる。

10.組み立てる

がんばろう！！
