２００７／０２／２１
本日より、作製開始。

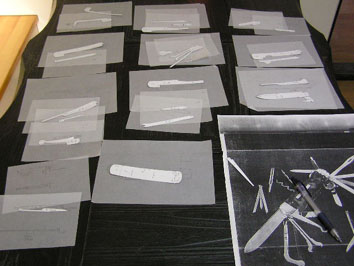

２年も前から設計していますので、思い出すために全体の構造を把握しないと・・・
テーブルに広げて確認しております。
師匠は、もっと凄いの作っています
まだまだ、足元にも及びませんねぇ。

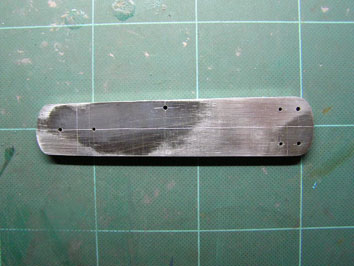

全ての基本となる、ハンドルのマスターです
全長１３０ｍｍくらいでしょうか？
完成したら、迫力の有るナイフに成ることでしょう、たぶん・・・
2007/03/01

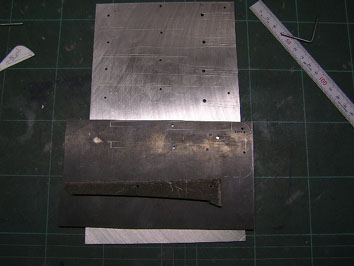

設計書から起こした型紙とハンドルマスターを利用して
スプリング部を鋼材にケガく
2007/03/02

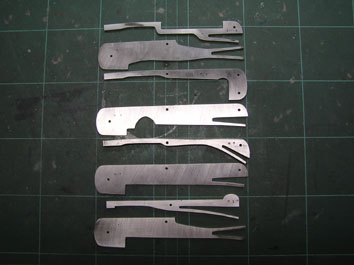

外形の削り出しと、スプリング部のテンション調整
これで熱処理に出す
まだ、これはマスター製作です
明日は、西日本ナイフショーです
準備完了、あとは寝るだけ・・・

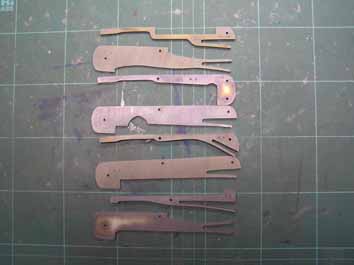

2007/03/09
熱処理から帰ってきました
2007/03/13

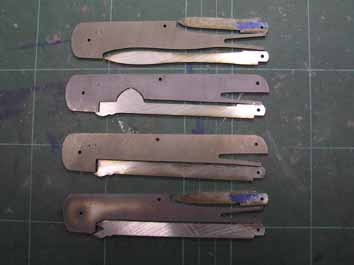

鋼材の厚み、２ミリの分のブレードマスター作製とスプリングの
テンション調整、閉じ込み調整

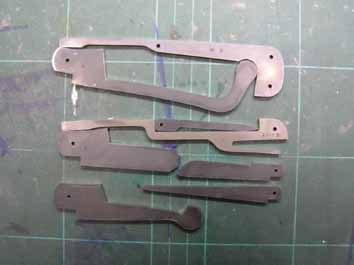

2007/03/14
鋼材の厚み２．５ミリの分のブレードマスター作製とスプリングの
テンション調整、閉じ込み調整
2007/03/17

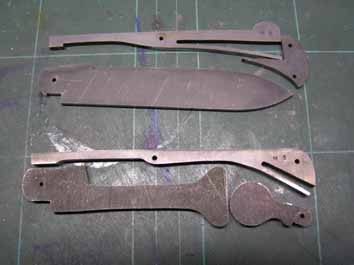

鋼材の厚み３．３ミリと５．０ミリの分のマスター作製とスプリングの
テンション調整、閉じ込み調整

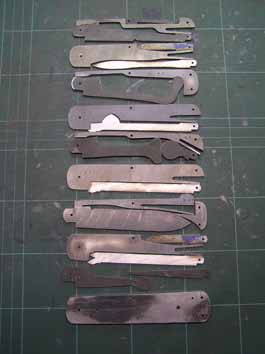

2007/03/20
調整したスプリングのマスターを元に本番用のスプリング作製完了
本日、熱処理に発送しましたが、写真を撮り忘れました
とりあえず、マスターの完成です
後、ハンドル材、ボルスター、ハンドル内に納める部品のマスターを
作らなくてはいけません

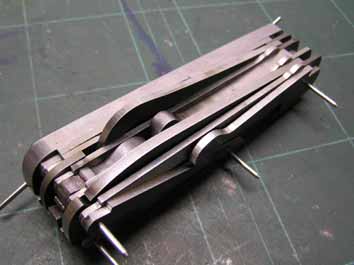

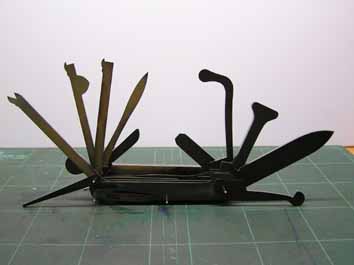

マスターを仮組みして開き具合を確認
閉じた状態で各ブレードの沈み具合を見て、開き易いかどうかの確認
07/04/15

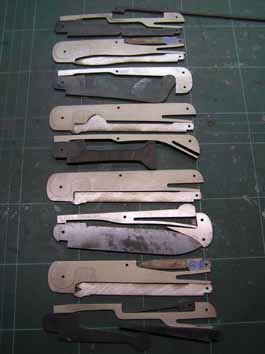

熱処理から帰ってきたスプリング部と各ブレード部外形研削

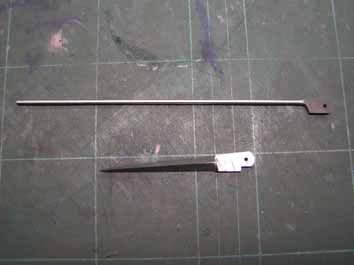

コークスクリュウの元と錐の荒削り
2007/04/17

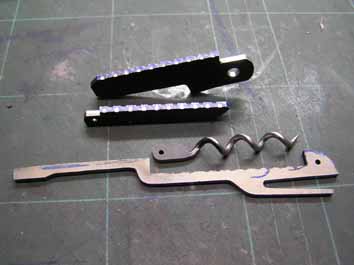

９層目のコークスクリュウ作製と各部調整、ファイル・ワークの途中
2007/04/23
ファイルワークの仕上げ完成と思ってのだが・・・
2007/04/25

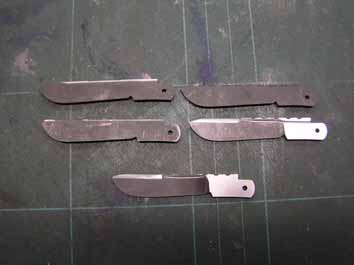

ブレードのファイルワークとネイルマークの入れ方で、
迷路に入り込んでしまった
とりあえず５本目で完成
2007/04/26

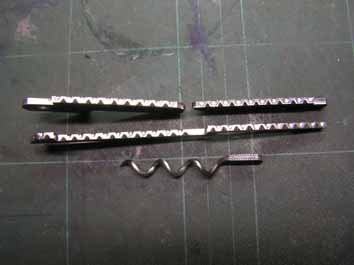

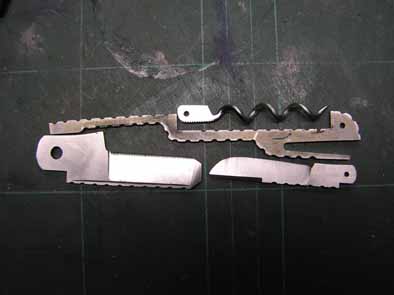

９層目、熱処理に出すまでに完成
コークスクリュウ、ドライバー＆シャンパンのワイヤー切り＆ワインの
封切り、小型ナイフ

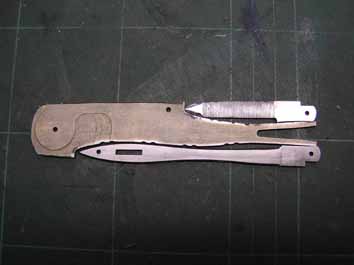

2007/04/27
８層目、熱処理に出すまでに完成
ネイルファイル、サドル用縫い針

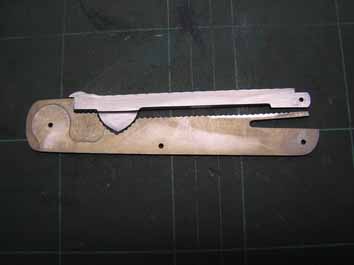

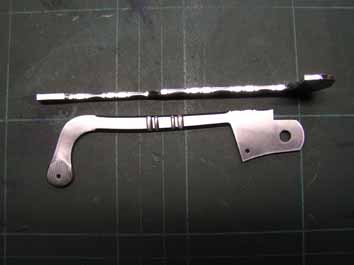

2007/05/03
7層目、熱処理に出すまでに完成
のこです
鋸刃を収める溝は、０．８ミリの厚さの金属切断用カッターを５枚使って
切り込みました
2007/05/04
６層目、熱処理に出すまでに完成
魚の目削り
2007/05/07

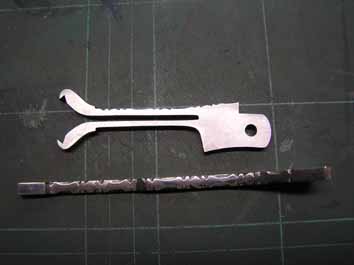

散弾銃の薬莢抜きです、多分＃16口径だと推察されます
1850年頃の銃は一つ一つ、撃った後、薬莢を抜き変えて
いたのでしょう
5層目、熱処理まで完成

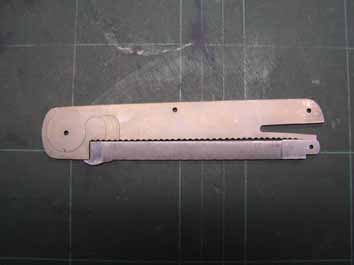

2007/05/08
4層目、ネイルファイル？熱処理に出すまでに完成

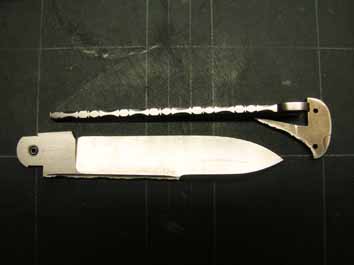

2007/05/11
３層目、熱処理に出すまでに完成
メインブレード、バックロック＆Wロック

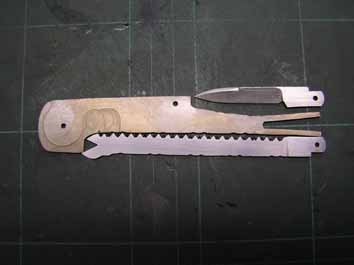

2007/05/18
２層目、ペンブレード、針外し、鋸熱処理に出すまでに完成。
2007/05/22

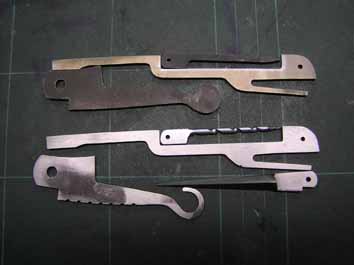

１層目、ボドキン、錐、フック熱処理に出すまでに完成。
上の部品３点は失敗作。
2007/05/31

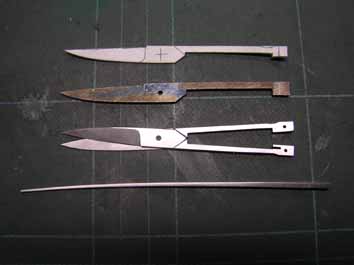

ハンドル内収納品、鋏、パイプクリーナー熱処理に出すまでに完成。

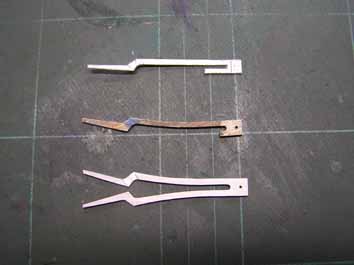

2007/06/01
リーダー・ツウィーザー、熱処理に出すまでに完成。
本日、熱処理に全部品発送、すでに峠は過ぎました。

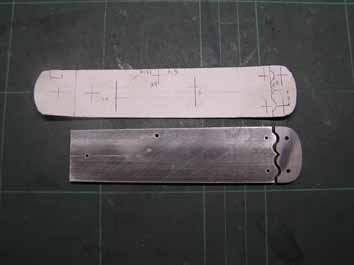

ハンドルとバックボルスターのマスター完成、メインボルスターは
形が単純なのでマスターを作らないでも良い。

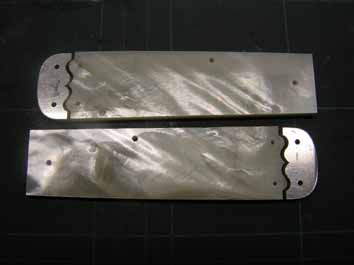

2007/06/09
８日に熱処理から部品が到着しました
まずハンドル部からの作製です
とりあえず外形だけ研磨ですが、バックボルスターとハンドル材の
隙間をなくす為にいろいろやってみましたが半日かかりました
あんまりやってもきりが無いし完成度も上がらないので
この辺でやめました・・・
あと、収納品の為の溝切りのためバックボルスターとハンドル材の
厚みをあわせます
2007/06/12

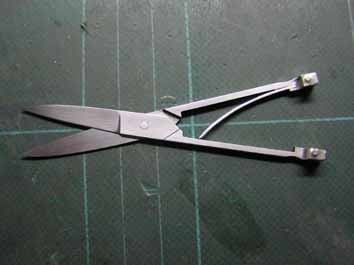

ハンドル内の収納部品から作製します、まず鋏です
ミラー仕上げにしたかったのですが、収納する時に
こすってしまい、細かなキズが入りますので、ヘァライン仕上げに
しました
切れ味抜群です、ティシュ１枚が切れるように調整します
でも、その性能は熱処理に出すまでに決まってしまいます
2枚の刃のねじれをどう調整するかです！

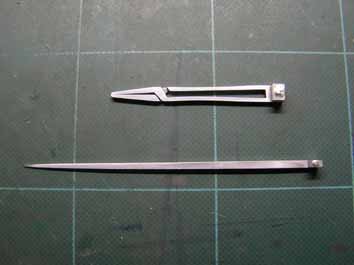

2007/06/17
リーダー・ツウィーザーとパイプクリーナー完成
リーダー・ツウィーザーとはフライの毛針を巻くときに使う巻き糸を挟む
道具です？
2007/06/20

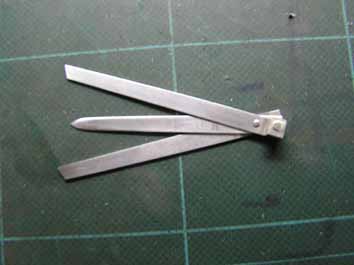

ランセット完成
ランセットとは
中世ヨーロッパのホスピタルでは、体のどこか痛くなると
そこの血が悪いと刃物で傷つけて血を抜いていたそうです
そのための道具だと思われます
2007/06/21

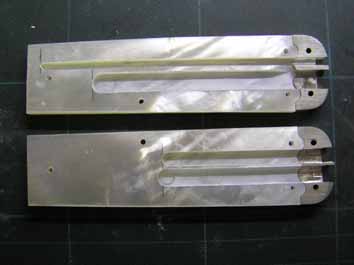

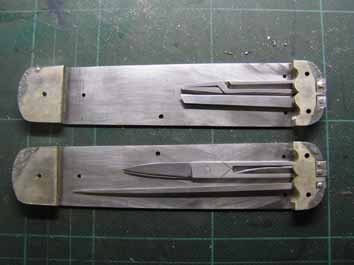

ハンドル内に収納する為の溝切り加工
ライナー＆ボルスター、ロウ付け

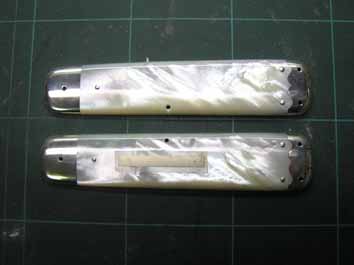

2007/06/24
ハンドル部完成

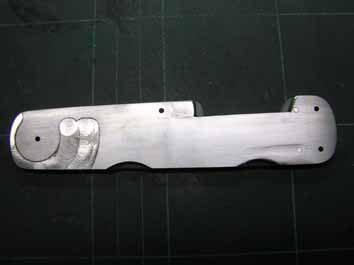

2007/06/27
ハンドル部右側加工完成
コークスクリューを収める溝が微妙なクリアランスで加工しなければ
成らない為、冷や汗物でしたが無事終了
2007/06/28
9層目、ミラー仕上げ

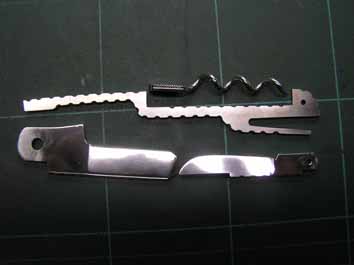

2007/06/29

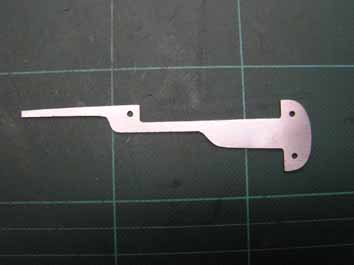

9層目と8層目の間に挟むテーパーライナー作製仕上げ

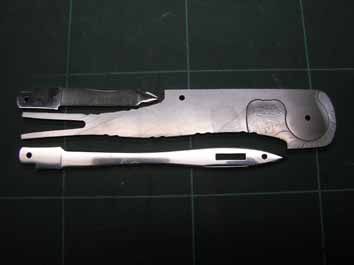

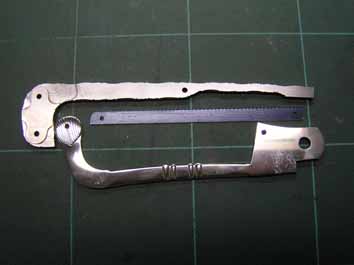

2007/06/30
8層目ミラー仕上げ
7層目ミラー仕上げ

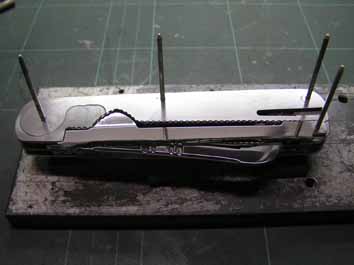

2007/07/01

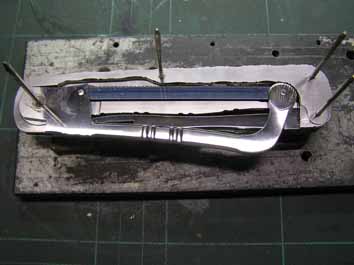

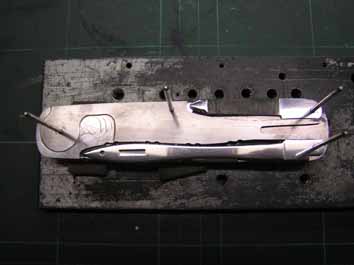

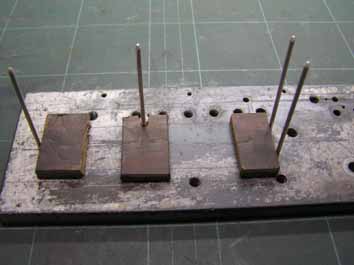

組み立て用冶具完成
各層を仕上げながら組み上げて行きます
8層目を組み上げ
7層目組み上げ
6層目ミラー仕上げと組み上げ
2007/07/02

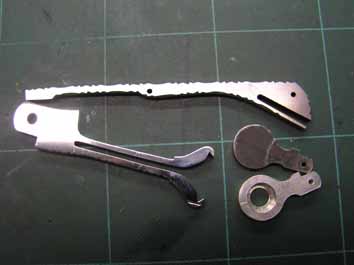

5層目の仕上げ完了と思いきや、コンパスを収める溝を
逆に開けてしまった・・・
シルバー925なので、作り直しの為、材料を通販で調達しなければならず
後回し・・・
2007/07/03

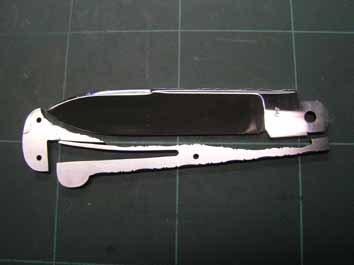

気を取り直して、3層目仕上げ完了

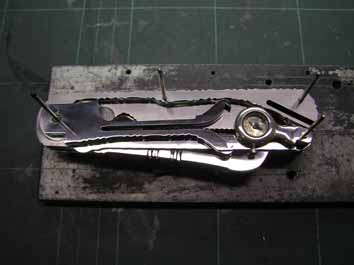

2007/07/12

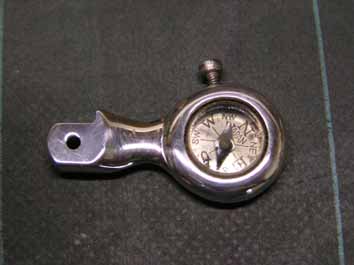

シルバー９２５で、コンパスホルダ−完成です
コンパスは日本製でレトロな雰囲気が出ていますね
削りこむのが大変でした
５層目組み込み完了です
今日から３連休なので、何所まで進めますか？
完成すればよいのだが・・・

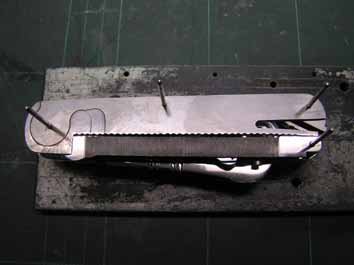

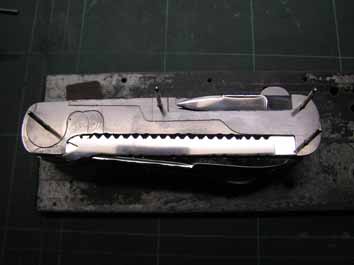

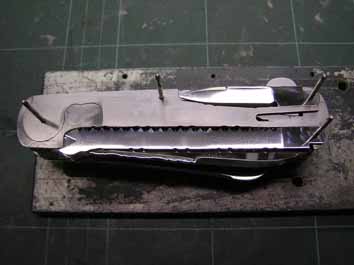

2007/07/14

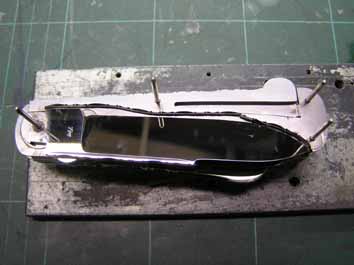

４層目組み込み完了
３層目組み込み完了
２層目組み込み完了
テーパーライナー作製組み込み
2007/07/21

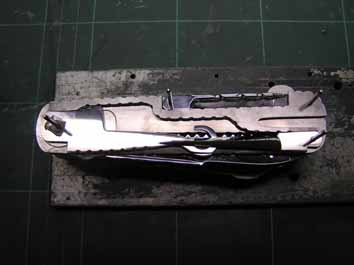

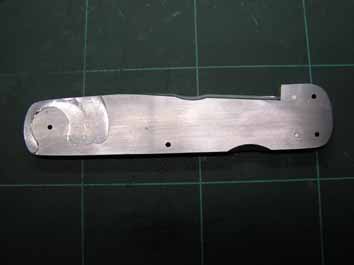

ハンドル加工
１層目完成
組み込み後、ピンのカシメとボルスター磨き込み、完成！

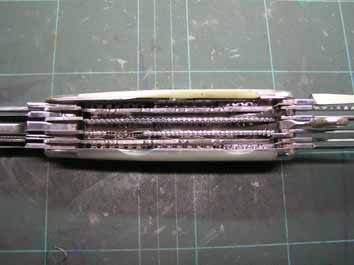

背側のファイルワーク

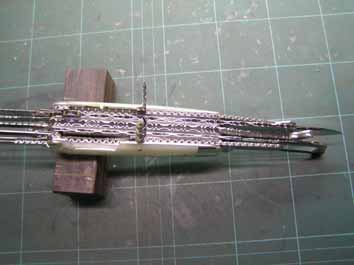

内側のファイルワーク

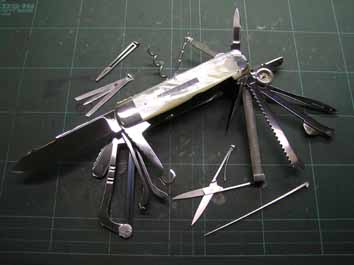

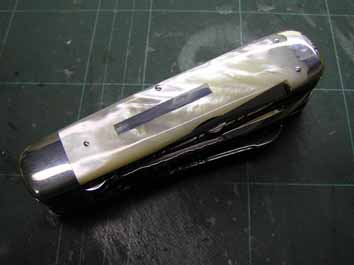

全景です。
終わり
