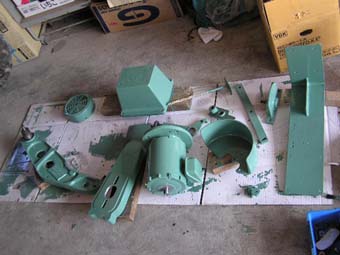

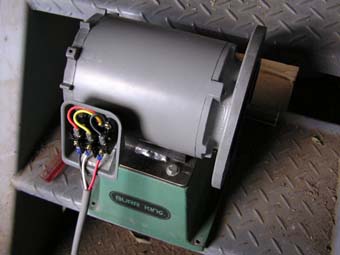

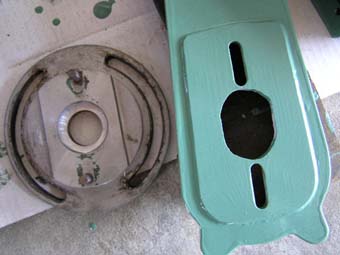

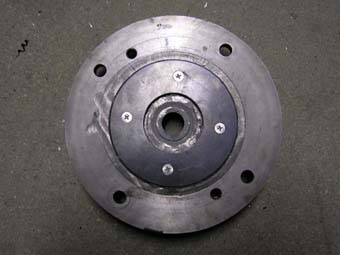

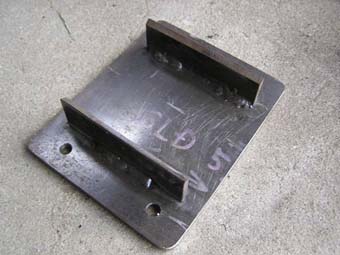

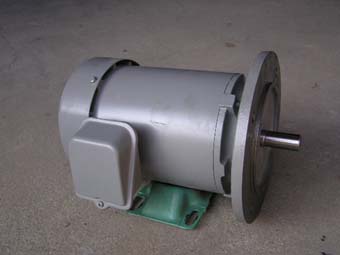

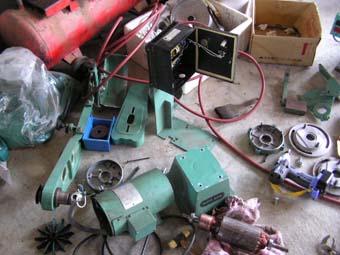

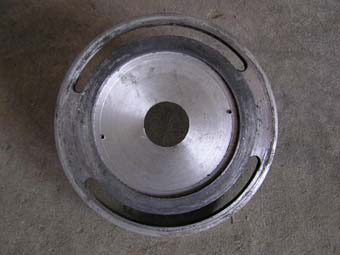

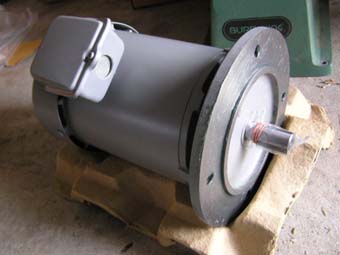

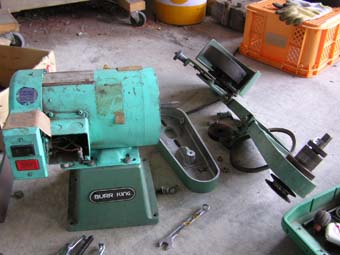

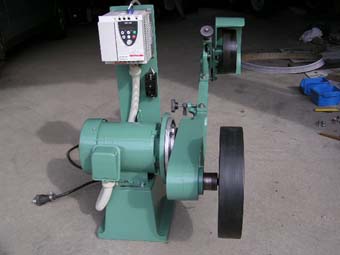

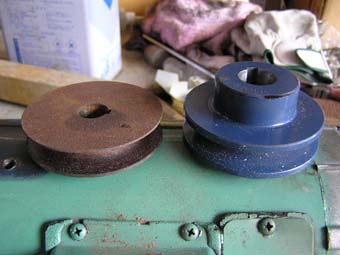

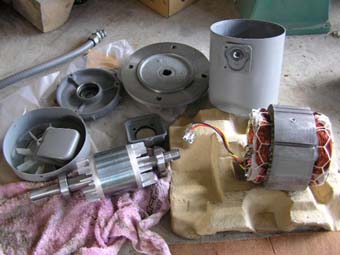

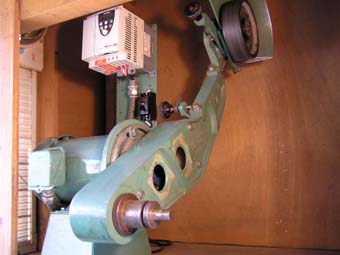

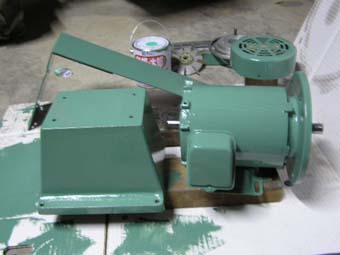

２００４/１０/０４ １０年愛用していた、ＢＵＲ ＫＩＮＧ ９６０−ＶＡＲＩ モーターが回らなく成りました。 専門家に診断して頂いた所、ローターが異常磁界を帯びて いるので、巻き替えが必要、４〜５万円掛かりますから、 モーターとインバーターを日本製の新品に替えたほうが、 良いんじゃ無いの？との事。 なぜそうなったかと考えてみると、買ってからメインスイッチを ほとんど切っていなかったので、それかも？ 回転制御のつまみをゼロにするだけでした、この状態で テスターで測定したところ３００mVの電圧が掛かっていました １０年間微電流、流れていたら、磁気を帯びるのも納得。 同じ機種をお持ちの方は、注意してください。 ２００４/１０/１２  知り合いが、以前中古のバーキング購入していて、 そのモーターが日本製の物が付いていると聴いていたので、 問い合わせをしてみると 「購入して、梱包からまだ出していない、電源の問題が 有るので使えない状態で３年間そのままにして置いてます ので、松崎さんに譲りますよ」とおっしゃるので、ありがたく 安価で購入 スピードコントローラー付ではないので、いきなり 全開バリバリ高回転 ナイフ作り始めたときはこれと同じモデルで作っていたの だが、スピードコントローラー付きに慣れてしまった今では 、使えない。 ついでだから、２台とも日本製のモーター＆インバーターの 新品に乗せ替えようと思いますが、簡単には行かない ようですね。 ２００４/１１/０２  機種、各部サイズの確認、購入場所の選定などで時間が 掛かりました モーター＆インバーター到着しました、なかなか安かったです こちらで買いました モーターは日立製、三相２００Ｖ、０．７５kW、立てフランジ全閉型 ￥１３，３００．− インバーターは東芝製、１００Ｖ入力、三相２００Ｖ出力、０．７５kW ￥２２，９０７．− でした  脚を付けなければいけないので、中がどうなっているかの確認の 為、全て分解してみました、これならそのまま溶接しても大丈夫 ですね その代わり熱を持たないように、少しずつ水で冷やしながら溶接 します 分解しないほうが良いです コイル部の心だしが苦労します  脚部の作製 ５ミリの鉄板が無かったので在庫のＳＫＤ１１鋼材使用 余りにも贅沢、余りにも無駄  本体を溶接して、試運転良好  もうひとつは、元のバーキングに付いていた脚を流用して溶接 ２００４/１１/０３  フランジの加工です 凸部のサイズが違うので、元の凸部を削って溝にエポキシ 接着剤を流して、平面にフライスして自作アダプターを取り付け ました それと取り付け穴を開けてネジ溝切り このやり方は間違いですね  バーキング本体のフランジ凹部の１１４ミリ有るのを 旋盤で１３０ミリに拡張したほうが作業が楽です プーリーの加工の時に、一緒に加工してもらったほうが 良いかも  新モーターの軸の長さは４０ミリですが、フランジ加工で ３７ミリになります、元モーターの軸の長さは４９ミリですので 足りません、市販のプーリーに交換しました 近所の鉄工所で、軸に合う様に加工してもらいました これで軸の長さの足らない分は、補えます 左、純正プーリー 右、市販のプーリー価格は￥６００．−位 軸穴加工は￥２，５００．−でした  プーリーの出っ張りを納めるために、バーキング本体部品を 加工しました  純正バーキングの色になるように、ペイント塗料の若草色、緑、 黒を調合して塗装、なかなか同じ色になりました ２度塗りしたほうが良いですね ２００４/１１/０７  １号機、完成 インバーターのボリュームつまみが小さいのでちょっと慣れるまで 使いにくいです １馬力（０．７５ＫＷ）ですが、シースナイフ削ってみましたが 何の問題も無いです インバーターのファンの音がうるさいので、パソコン用の５cmファン 超静音タイプに交換しようと思っています モーターの音がとても静かなので、バーキング本体のベアリング部 の音が気になります インバーターと電源の間に、３０Ａの安全ブレーカー取り付けました ２００４/１１/０９  ２号機はバーキング本体まで分解して化粧塗装しました 画像右端のインバーター取り付け部は、３ミリの鉄板で、自作 ２００４/１１/１０  ２号機完成、試運転良好 |
